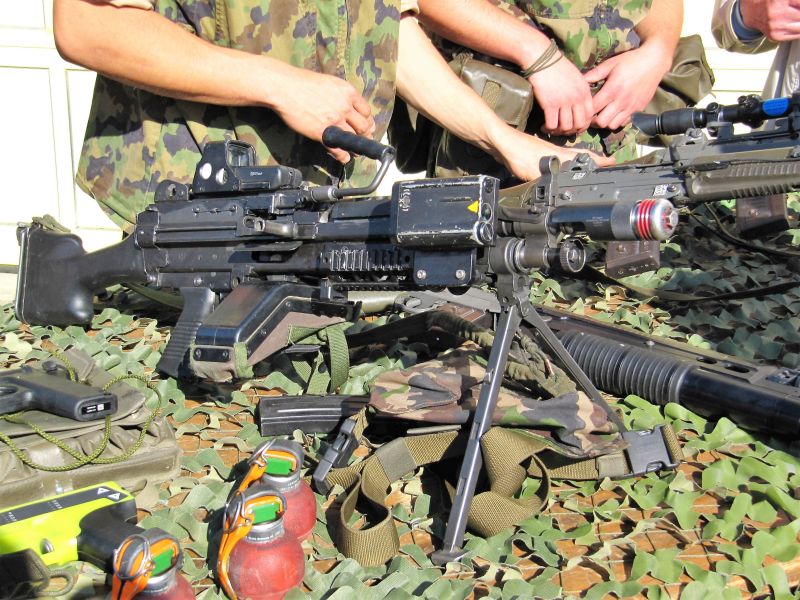

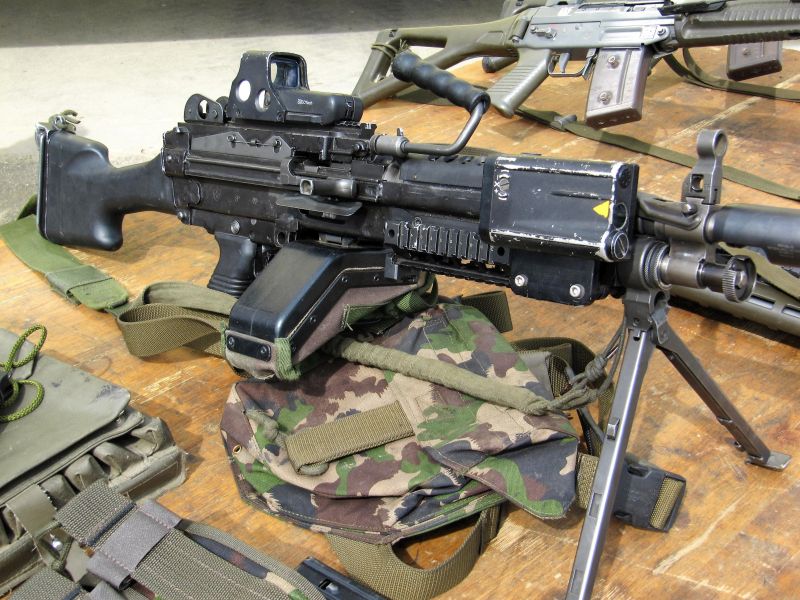

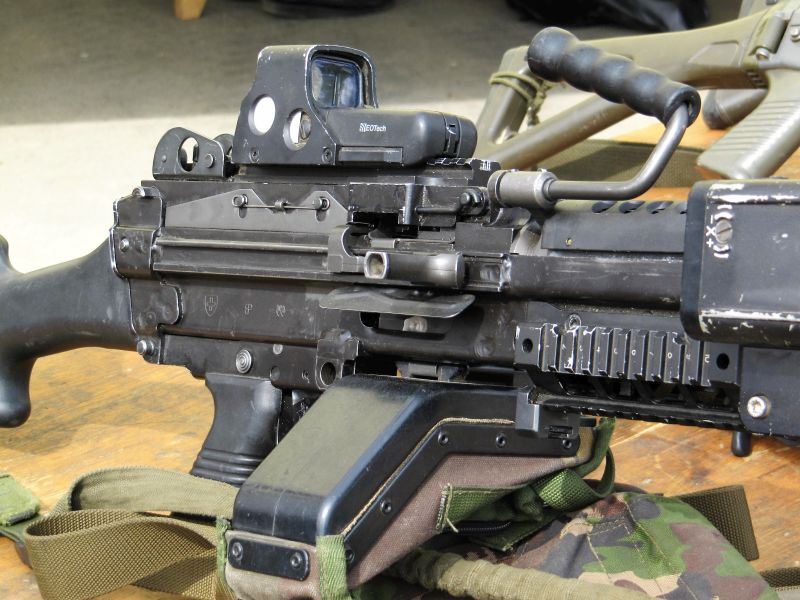

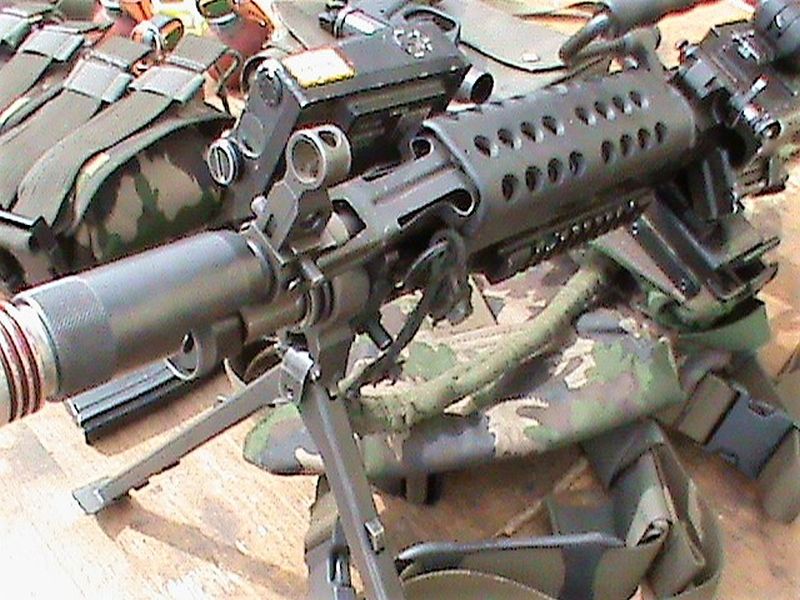

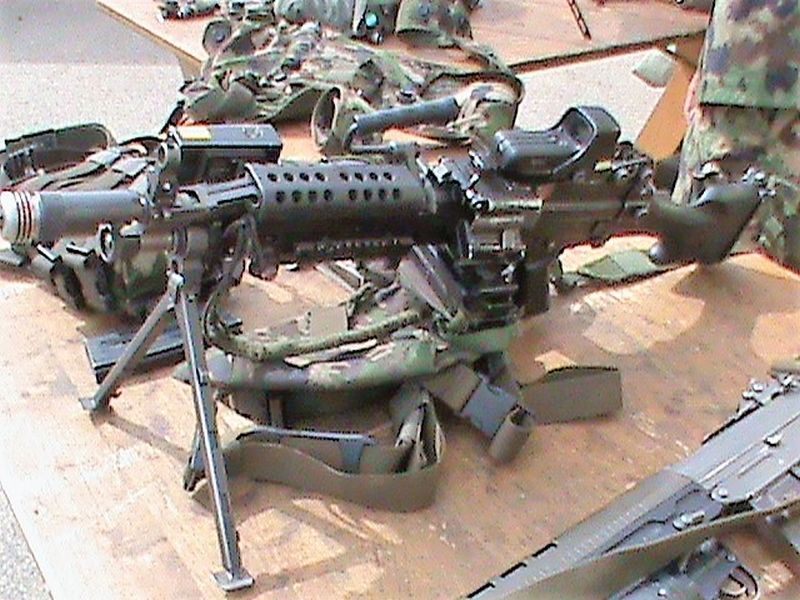

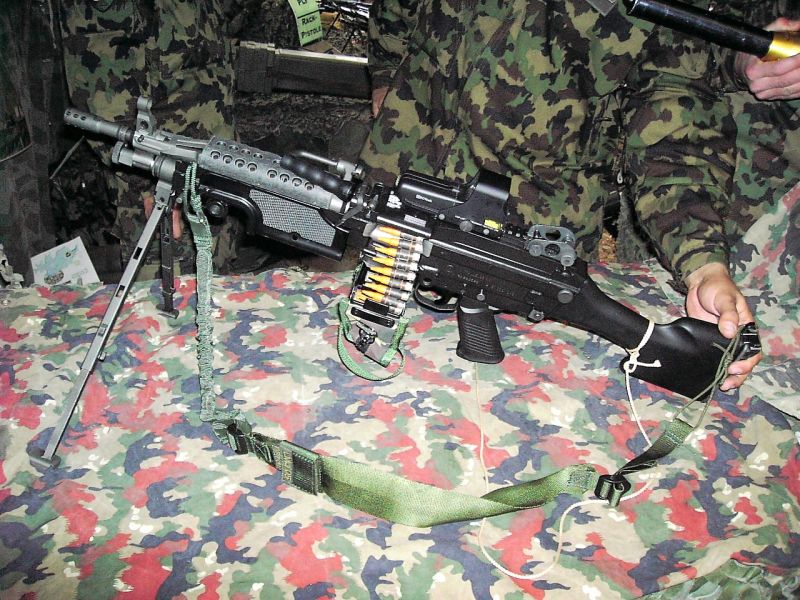

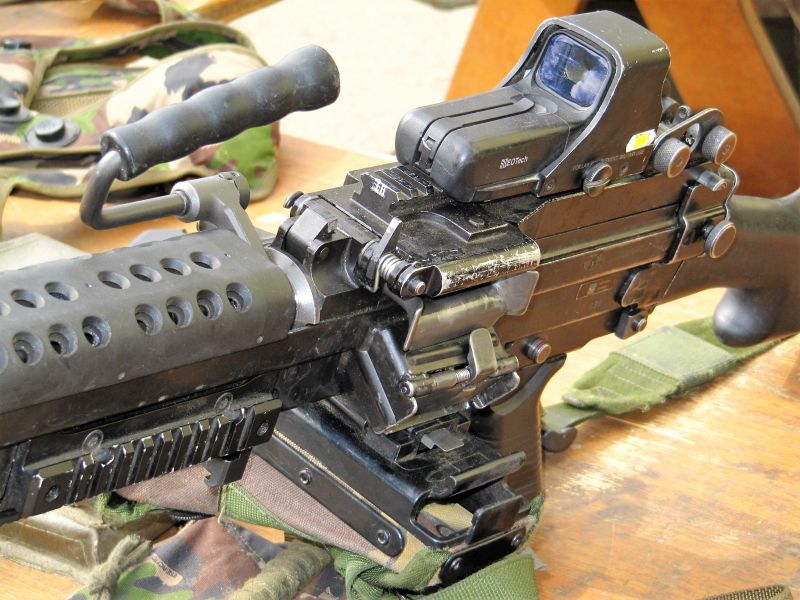

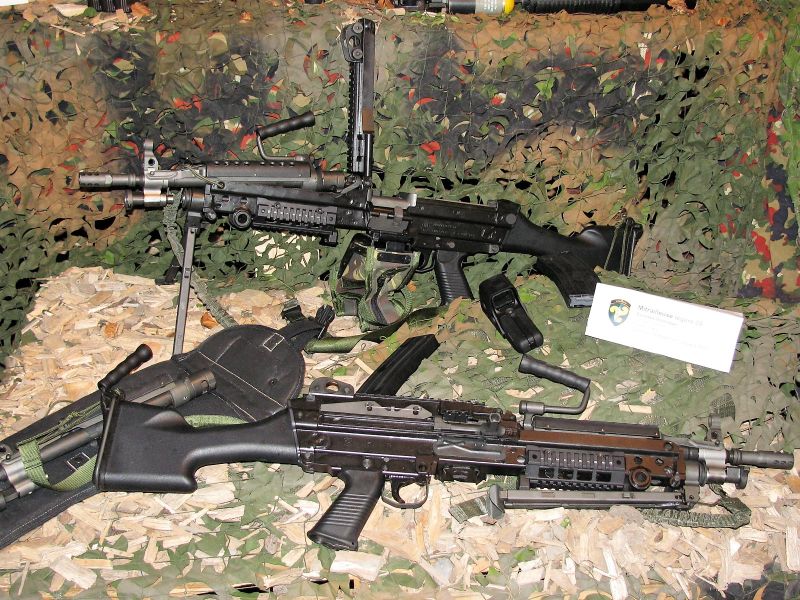

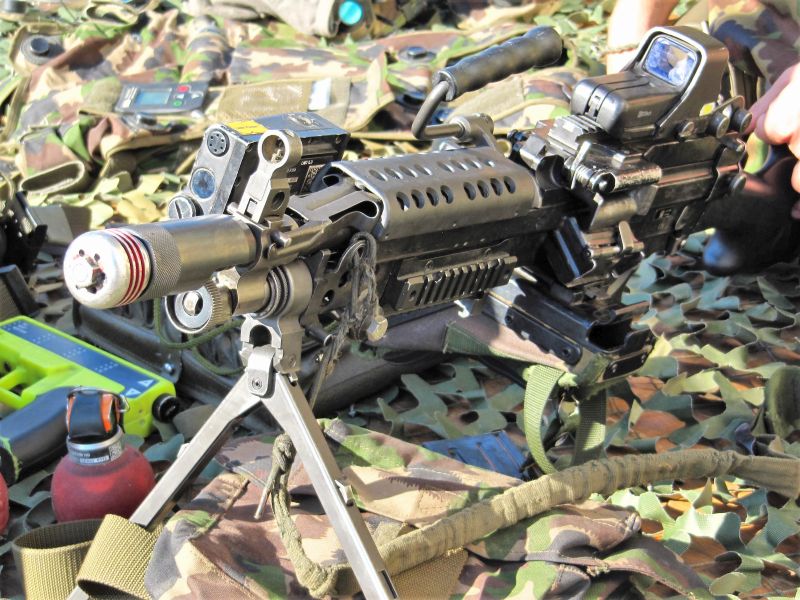

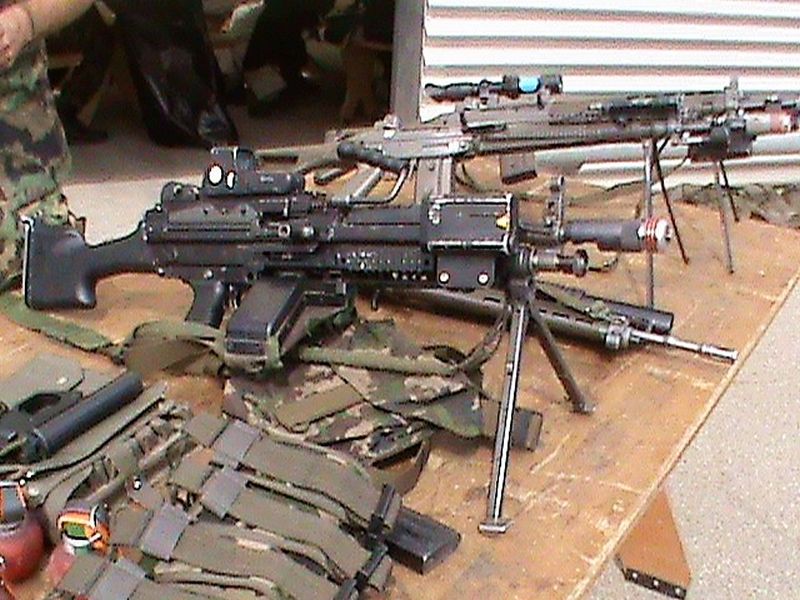

fabricant : Herstal
poids : 7,50 kg
calibre : 5,56 mm (OTAN)
longueur : 930 mm
chargeur : boîte de 200 cartouches
cadence de tir : 700-850 coups/min
portée : 600 m
Plus gros canon de l’artillerie lourde longue portée du remarquable système de Bange (qui incluait des calibres de 80 a 270 mm), le Canon de 155 L modèle 1877 de Bange était une très bonne pièce, précise et de longue portée, destinée principalement au tir de contre-batterie. Tout comme son ‘petit frère’ de 120 mm, ce canon lourd de calibre 155 mm était disponible en grandes quantités dans les places fortes en 1914 (1392 pièces, pour 0 pièces aux Armées). Il fut appelé au front dès 1914 comme canon lourd de campagne, malgré son obsolescence, pour suppléer au manque de canons lourds.
La pièce exposée devant la Mairie de Rupt en Woëvre , de type ‘ancien tracé’, est encore munie de ses ceintures de roues, les fameux ‘cingolis’ destinés à mieux répartir la pression sur les sols boueux. Le fut est abimé (éclat) à la gueule. Ce canon a été dégagé de la zone des Eparges, batterie D, ou subsiste encore son frère jumeau enterré..
Canon de Bange 155 mm devant la mairie de Rupt en Woëvre
La tourelle cuirassée en fonte dure de type MOUGIN modèle 1877 est armée de 2 pièces de 155 mm DE BANGE Mle1877. Sa base est formée par une plate-forme de 6 m de diamètre reposant sur 14 poutres en fer qui se rejoignent au centre où elles sont boulonnées à un pivot en acier de 2 m de hauteur et de 0,3 m de diamètre. A l’extrémité et au-dessus de ces poutres sont fixés autant de montants de 2 m de hauteur, reliés par des tôles formant une enveloppe circulaire. En face des culasses des pièces, ces tôles sont mobiles sous forme de portes roulantes afin de permettre le chargement des pièces ou le changement d’un tube détérioré. Les deux canons du type DE BANGE sont fixés au centre de la plate-forme.
La coupole émergeant du sol est composée de 5 voussoirs en fonte dure. Chaque élément a une épaisseur de 0,6 m et pèse 21 tonnes. L’ensemble repose sur les 14 montants dont il a été fait mention plus haut et est couvert par une calotte sphérique épaisse de 0,2 m et pesant 11 tonnes. L’un des 5 voussoirs est percé pour permettre l’insertion des deux rotules et le passage des deux tubes des pièces. La tourelle repose sur 16 galets de roulement. Elle est mise en mouvement par une chaîne sans fin actionnée par un treuil, le tout dépendant d’une chaudière à vapeur.
La protection des flancs de la tourelle est réalisée au moyen de 4 segments en fonte dure, d’un poids total de 84 tonnes, qui forment une collerette enveloppante circulaire insérée dans 2,5 m de béton. Cet ensemble constitue l’avant-cuirasse.
Rotation de la tourelle
La tourelle, d’un poids total de 150 tonnes, présentait quelques difficultés quant à sa manœuvre. Aussi, afin de faciliter sa rotation, une presse hydraulique agissant sur un circuit à base de glycérine développait une pression de 220 atmosphères sous le pivot central et soulevait légèrement l’ensemble en libérant environ les 9/10 de la masse totale. Un seul treuil manœuvré par deux hommes et situé à l’étage inférieur suffisait à faire mouvoir la tourelle pour son pointage en direction. Cependant, la force vive libérée par cette importante masse lors de sa rotation ne permettait pas d’immobiliser rapidement la tourelle dans la direction de l’objectif et plusieurs manœuvres d’avance et de recul étaient nécessaires pour l’immobiliser au point désiré.
Pour palier à cet inconvénient, le commandant MOUGIN imagina un ingénieux système de mise à feu déclenchant le tir au moment précis où la rotation de la tourelle amenait les bouches à feu en face de l’objectif. Pour ce faire, la couronne graduée entourant la base fixe de la tourelle fut munie d’un curseur mobile que l’on déplaçait et bloquait sur l’azimut de l’objectif communiqué par l’officier de tir au chef de la tourelle au moyen d’un tuyau acoustique. A la plate-forme mobile de la tourelle fut fixé un ressort composé de deux lames métalliques d’inégale longueur et branchées sur un circuit électrique alimenté par une pile. Ces lames étaient connectées à l’étoupille de mise à feu électrique placée dans la culasse de chaque pièce. Lors de la rotation de la tourelle, la lame métallique la plus longue venait butter sur le curseur et, rejetée en arrière, entrait en contact avec l’autre lame, fermant ainsi le circuit électrique et produisant la mise à feu instantanée.
Pointage en hauteur
Le concepteur dut également résoudre l’épineux problème du pointage en hauteur, opération qui consiste à élever ou abaisser le tube du canon qui pivote au moyen de deux tourillons fixés symétriquement de part et d’autre du tube. Pour les pièces de casemate habituelles, cette opération requérrait une embrasure largement ouverte verticalement, par lesquelles pouvaient a tout moment pénétrer des éclats d’obus ou des balles, mettant ainsi en danger la vie des servants. Là encore, le Commandant Mougin résolut la difficulté : le point pivotal de la pièce, précédemment placée au niveau des tourillons, fut déplacé vers la bouche du canon au moyen d’une bague fixée dans une rotule incorporée à la cuirasse.
Visites
Sur la vingtaine d’exemplaires fabriqués, l’unique tourelle cuirassée de type Mougin subsistant à l’état complet est la tourelle « Jeanne-d’Arc » du Fort du Barbonnet (Fort Suchet), près de Sospel, dans les Alpes-Maritimes. C’est elle que vous pouvez découvrir dans la galerie de photos ci-dessous. Restaurée avec soin et repeinte à l’état de neuf, elle mérite le détour, ne serait-ce que pour récompenser le splendide et minutieux travail accompli et pour admirer ce chef d’œuvre de la technique française. Vous pouvez la découvrir à l’occasion des visites du fort qui sont régulièrement organisées par l’association EDELWEISS – ARMEE DES ALPES. Nous vous encourageons à découvrir ce splendide ouvrage de la Côte-d’Azur qui a été remis en valeur et restauré avec soin par cette association dynamique.
N.B. Les informations mentionnées ci-dessus sont tirées de la brochure Les fortifications du Mont Barbonnet dans le système défensif des Alpes-Maritimes de 1886 à 1940, publiée par l’Association Edelweiss – Armée des Alpes.
Informations pour les visites:
Office du Tourisme de Sospel, Pont-Vieux, F-06380 SOSPEL, Tél. 04 93 04 15 80
Pour en savoir plus:
www.fortif.be > Index des Fortifications françaises 1874 – 1914. Tapez « Barbonnet » dans la case intitulée Chercher (dans l’angle supérieur droit du bandeau)
Shéma d’une tourelle Mougin
Une enveloppe de béton empêche le déchaussement de la tourelle
Détail de l’avant cuirasse
Tourelle nord du Fort du Barbonnet
Tourelle sud du Fort du Barbonnet
Galerie d’acheminement des munitons
L’alimentation par wagonnets et monte-charge
Détail d’un wagonnet à munition
Pièce de 155 mm DE BAGE modèle 1877
Culasse d’une pièce de 155 mm DE BANGE Mle 1877
Détail de la culasse en position ouverte
Les 2 pièces de 155 mm DE BANGE Mle 1877
Détail de l’âme d’un tube de 155 mm DE Bange
Détail des 2 pièces de 155 mm DE BANGE
Base de l’une des tourelles du Barbonnet
16 L’affût supportant les deux pièces DE BANGE
Poulies de renvoi des chaînes sans fin actionnant la tour
La tourelle à éclipse de Roche la Croix pèse 265 tonnes dont 130 pour la partie mobile. Elle est armée de deux canons-obusiers jumelés de 75 mm modèle 1933. Ces pièces ont une portée de 12 500 mètres et permettent le tir tous azimuts. L’obus pèse 5,2 kg. La cadence de tir atteignait 12 coups / minute avec des servants bien entraînés, bien que l’alimentation ne soit pas automatisée.
La mise en batterie de la tourelle ne prend que quelques secondes car il suffit de la relever de 50 cm pour permettre le tir. Dès le dernier coup parti, la tourelle est aussitôt éclipsée pour la protéger des tirs de contrebatterie. La manœuvre est facilitée par un contrepoids de 18 tonnes suspendu à un balancier de 4,5 mètres. Tous les mécanismes (éclipse, pointage, rotation de la tourelle, ventilation, norias à munitions) sont commandés électriquement. Le cas échéant, ils peuvent aussi être exécutés manuellement en cas de coupure de l’alimentation.
La tourelle était servie par 25 hommes. Elle mesure 12 mètres de hauteur et s’étage sur trois niveaux
L’étage inférieur abrite le balancier et la fosse du contrepoids, le mécanisme de l’éclipse et les tableaux de commandes. Trois hommes étaient préposés au mécanisme de l’éclipse et à l’alimentation électrique, et 5 au ravitaillement en munitions.
Les mécanismes d’alimentation et de pointage des pièces se trouvent à l’étage intermédiaire. Ils étaient servis par 12 hommes. C’est également à ce niveau que se tenait habituellement le chef de tourelle. Le pointage s’effectuait grâce à un bras télescopique (solidaire du pivot) qui parcourt une couronne graduée en décigrades scellée sur la paroi du puits de la tourelle. Ce système, très simple, permet une grande précision de tir.
L’alimentation en munitions de la chambre de tir était assurée par deux norias à obus disposées de part et d’autre du poste de pointage et commandées électriquement. Les munitions non utilisées dans la chambre de tir étaient redescendues vers l’étage intermédiaire par une troisième noria auxiliaire, actionnée manuellement et de débit moindre.
Le dernier niveau abrite la chambre de tir dont le volume intérieur est en grande partie occupé par les deux pièces jumelées, ce qui fait qu’on y est très à l’étroit. Quatre hommes s’y tenaient, protégés par la coupole blindée. Celle-ci a un diamètre de 4 mètres et possède un blindage de 350 mm d’épaisseur. Elle pèse à elle seule 30 tonnes et constitue la seule partie qui dépasse de la superstructure de l’ouvrage lorsque la tourelle est en batterie. A l’extérieur, le cuirassement porte encore les traces des bombes et des obus qui s’abattirent sur la tourelle durant les combats de 1945 pour déloger les Allemands. Ces projectiles ne firent toutefois qu’érafler le blindage.
La dotation initiale était de 2000 coups. Les munitions étaient montées depuis les magasins par un monte-charge électrique, puis stockées à l’étage intermédiaire dans des armoires permettant une disponibilité immédiate de 1700 coups

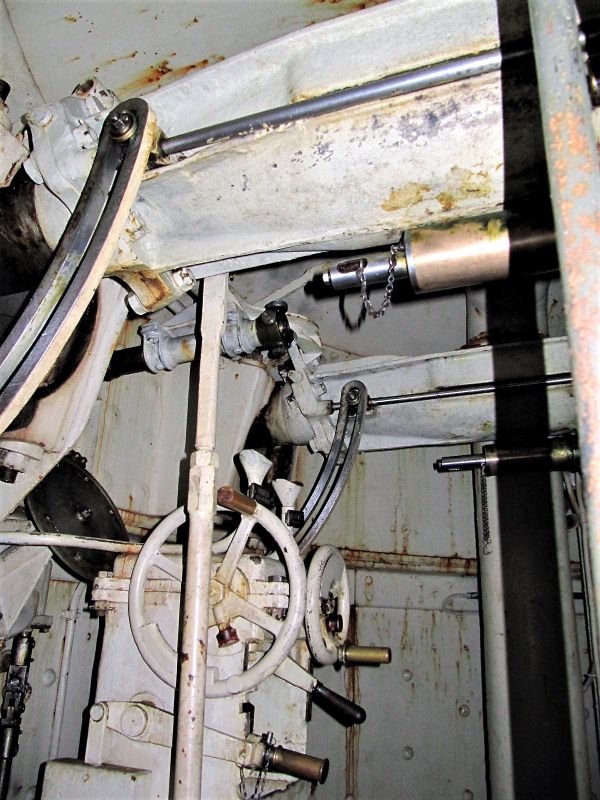

Les deux canons-obusiers de 75 dans la chambre de tir

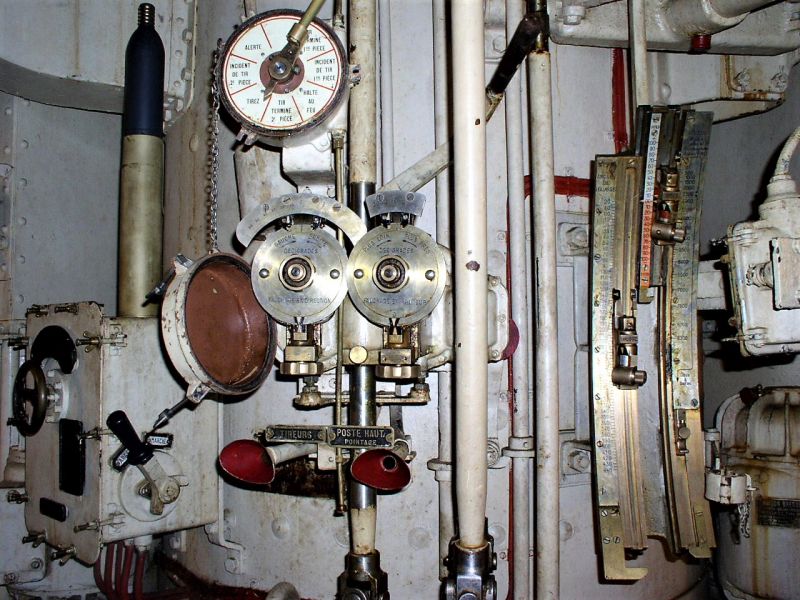

Les mécanismes de pointage de la tourelle

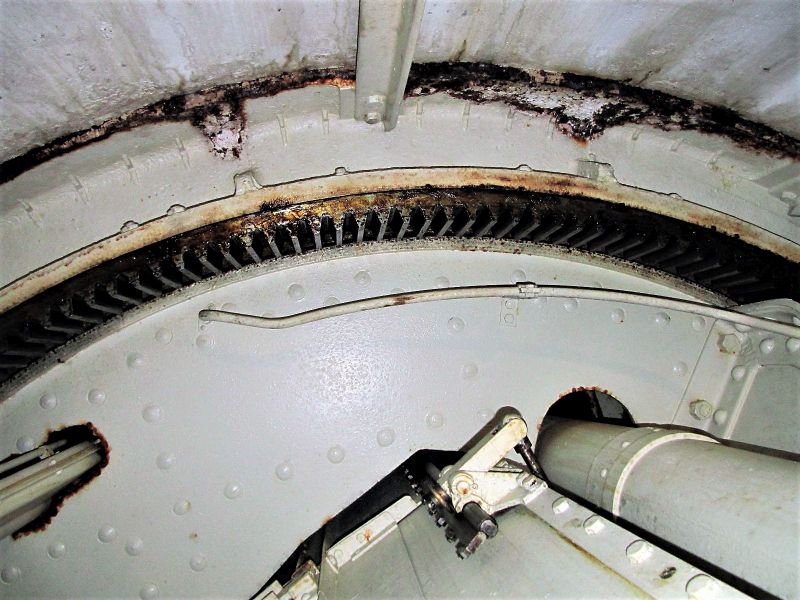

Circulaire du mécanisme de la tourelle

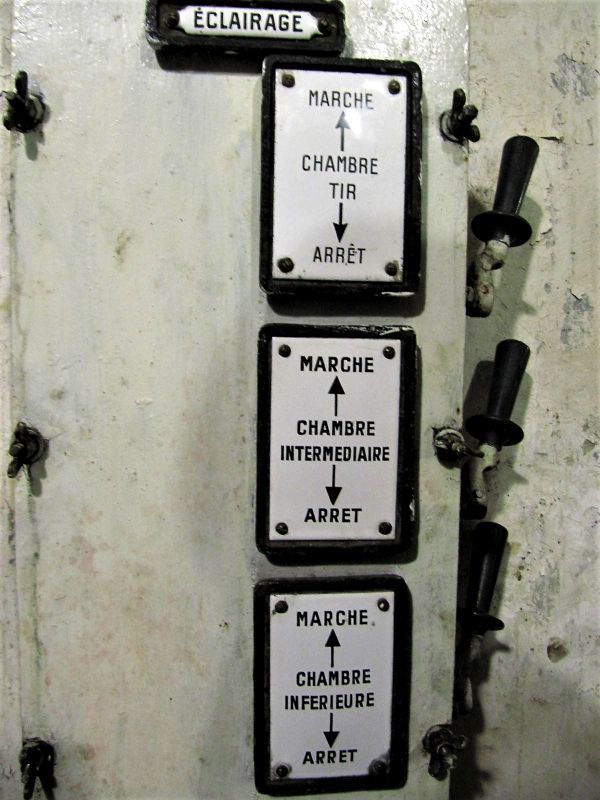

Le tableau de commande électrique

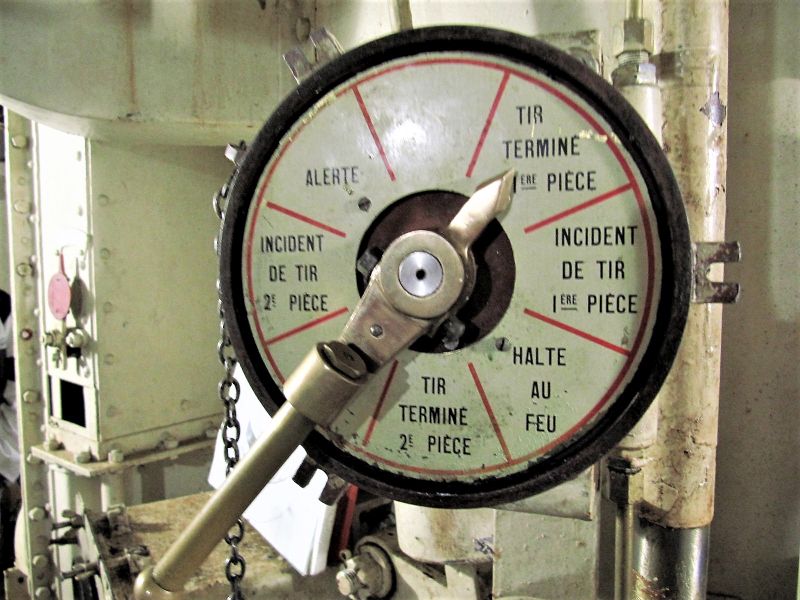

Le transmetteur d’ordre mécanique

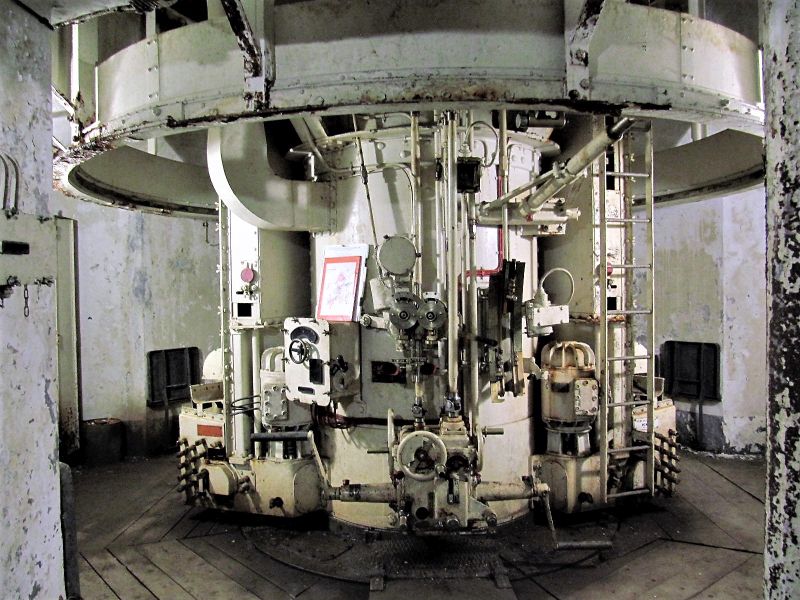

L’étage intermédaire de la tourelle.

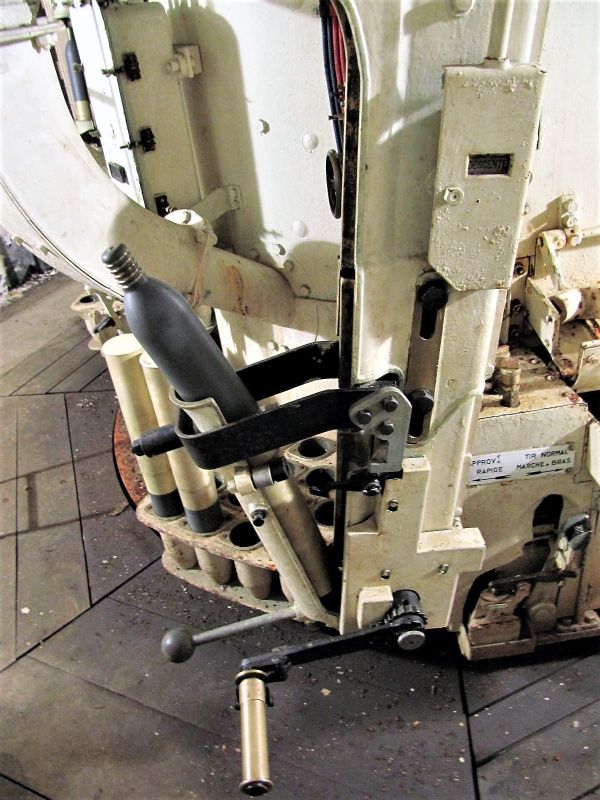

Détail de la manivelle de la noria à obus
Le pivot de la tourelle

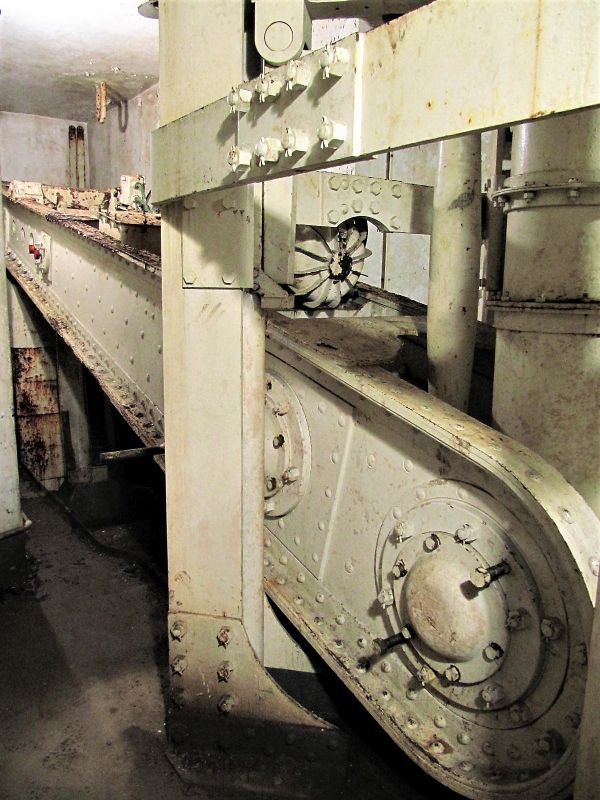

Détail du balancier

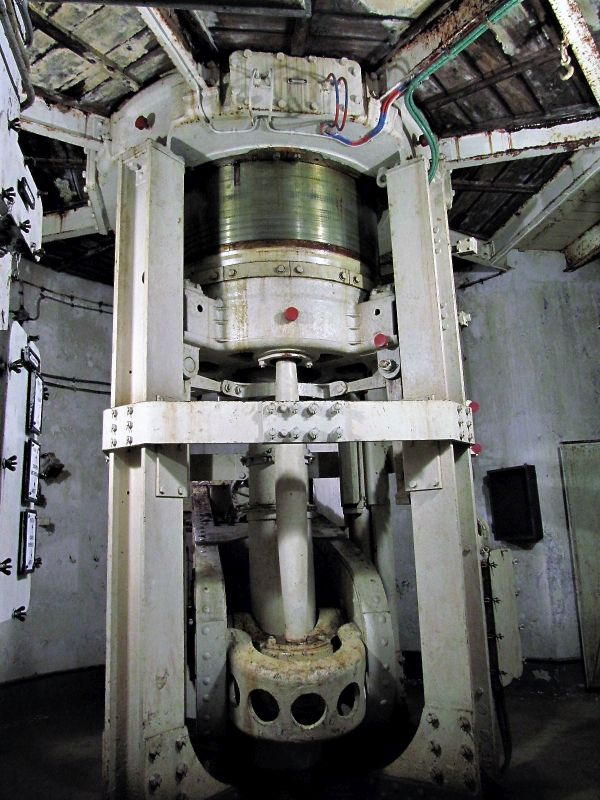

Le mécanisme d’éclipse de la tourelle en position basse

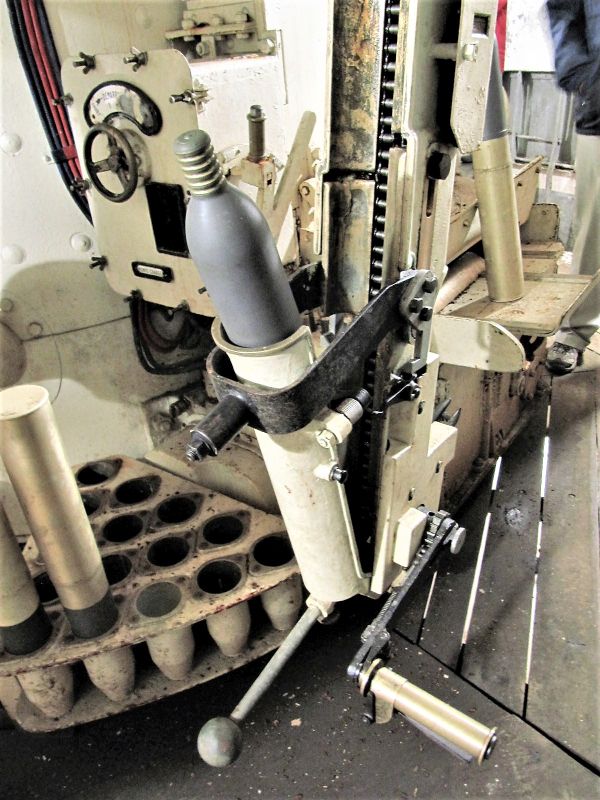

Obus de 75 prêt à être inséré dans la noria

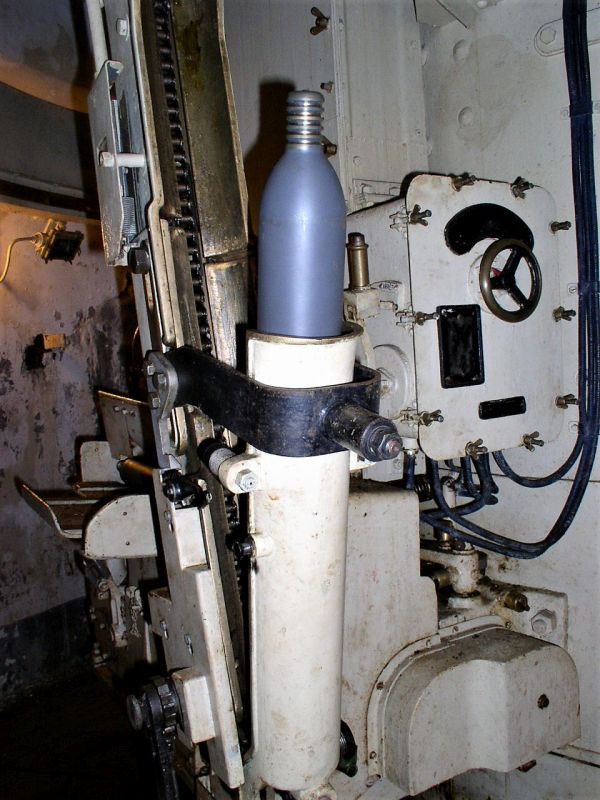

Un obus de 75 mm sur la noria

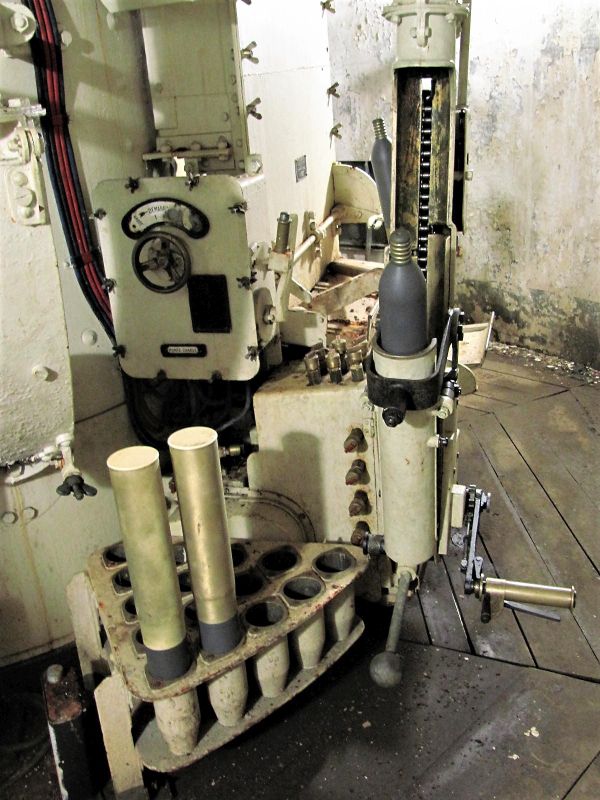

Vue générale de l’une des deux noria à obus de la tourelle

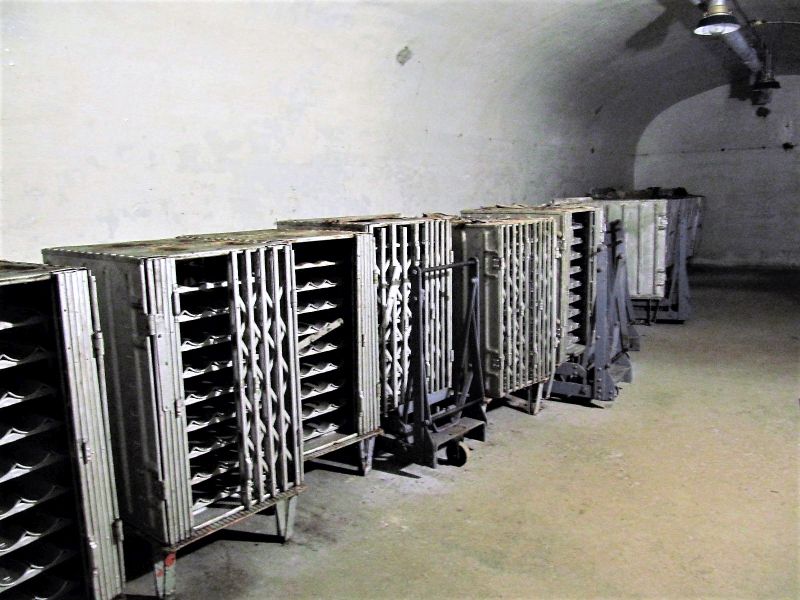

L’un des magasins à munitions

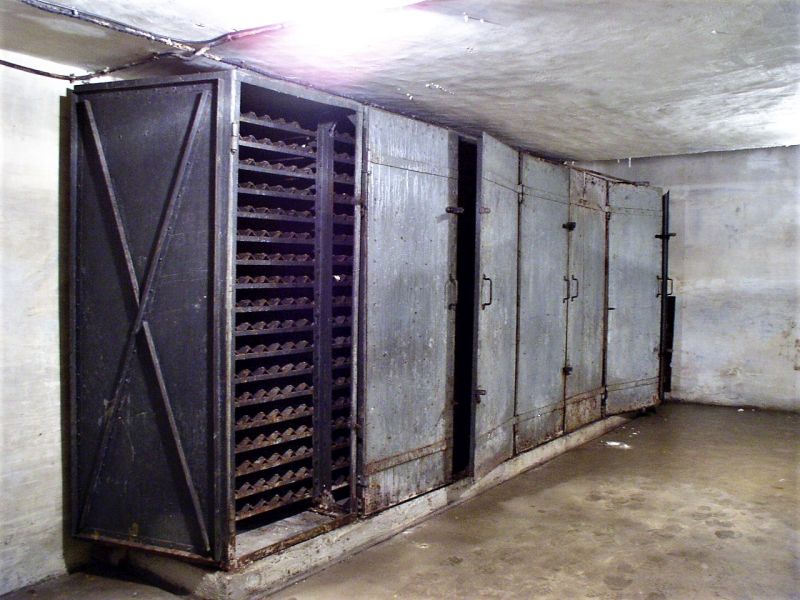

Les armoires à obus à l’étage intermédiaire

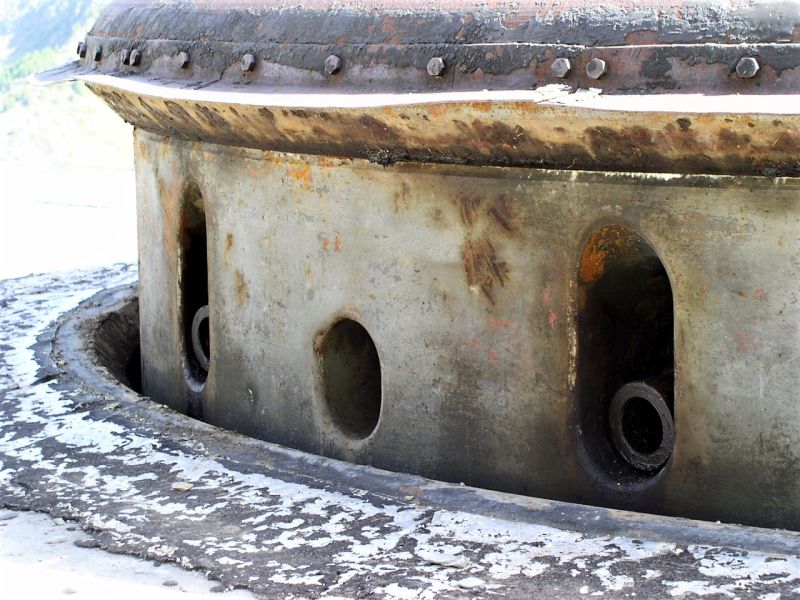

Créneaux des 2 canons-obusiers de 75 modèle 33

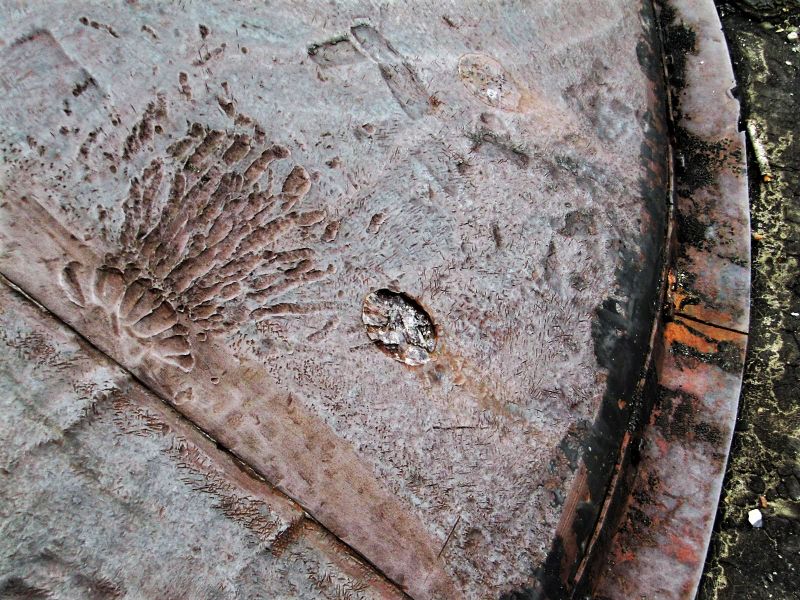

Un impact sur le cuirassement de la coupole

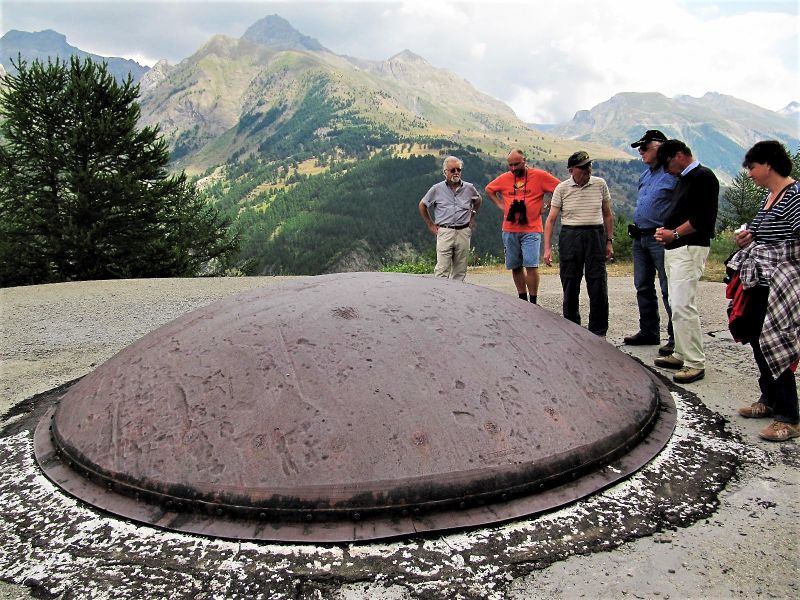

Les membres du Fort de Litroz examinent la coupole

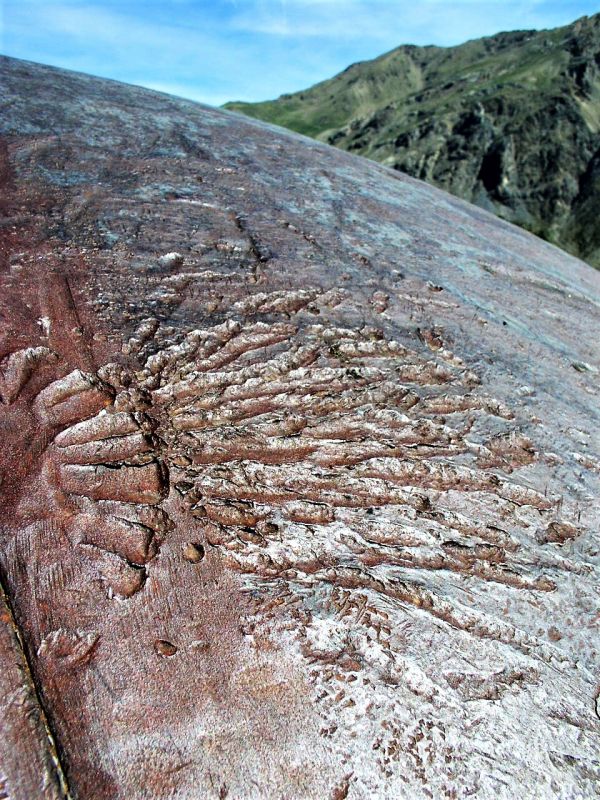

L’impact d’un projectile sur le cuirassement de la coupole

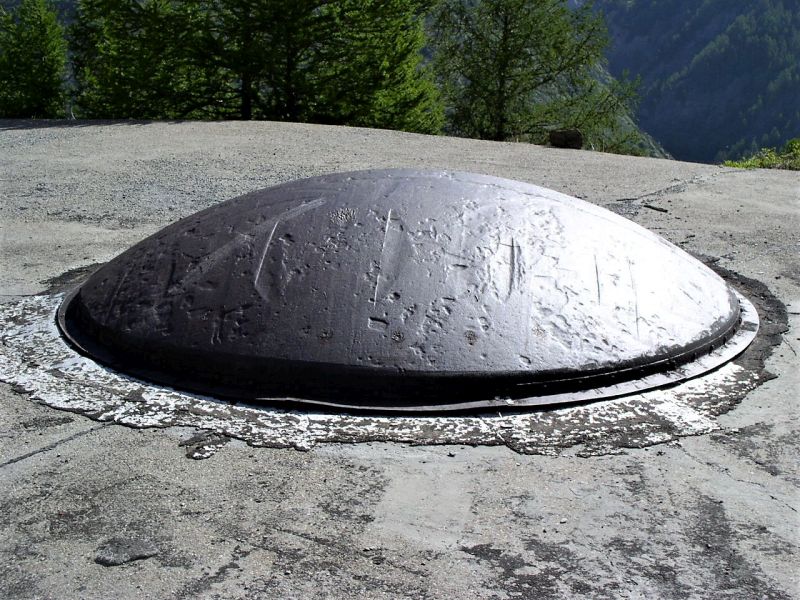

La tourelle en position éclipsée

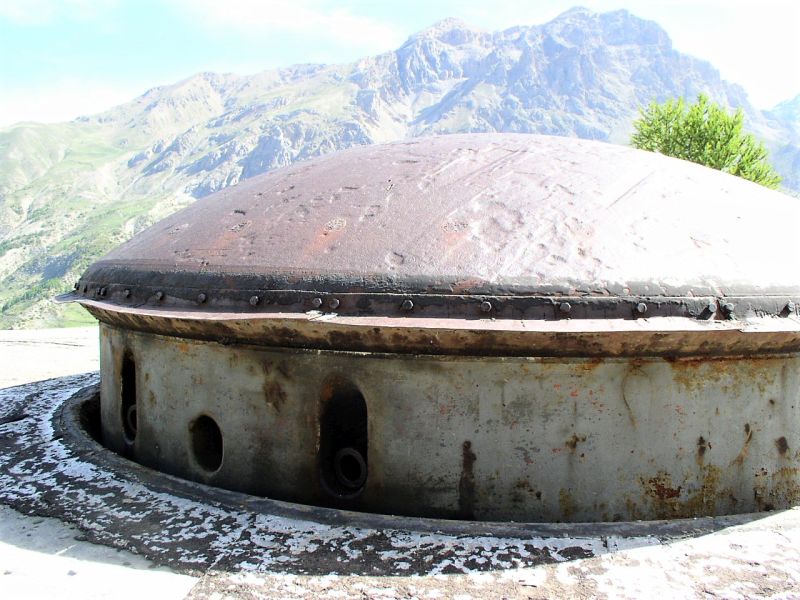

La tourelle en batterie

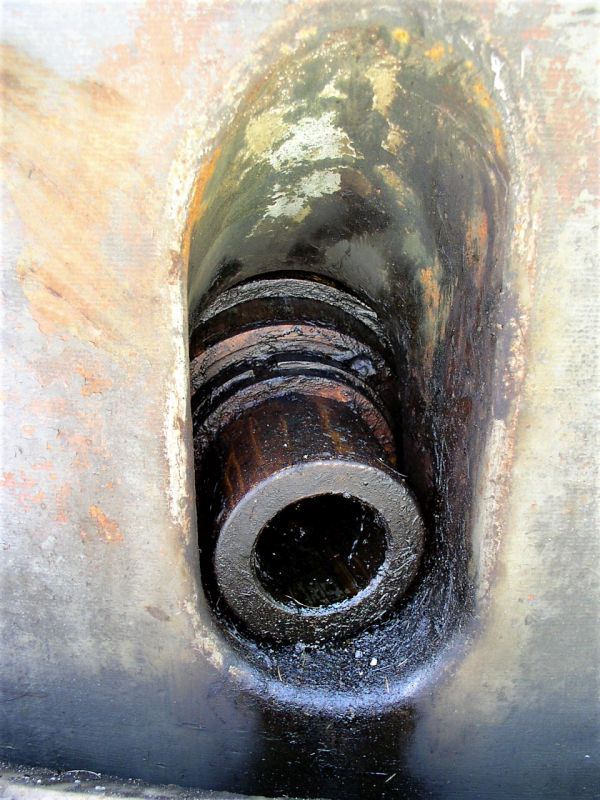

Détail du tube d’un canon-obusier de 75 mm Modèle 33
Le mortier de 81 modèle 32, d’un poids de 2 tonnes, équipait de nombreux forts de la ligne Maginot, aussi bien dans l’Est que dans les Alpes. Cette arme à tir courbe était destinée à battre les replis du terrain qui ne pouvaient être atteints par le tir direct des canons, de façon à supprimer tout angle mort aux abords des ouvrages.
L’idée de placer systématiquement le mortier 81mm sous tourelle à éclipse, envisagée un temps par la CORF, fut très vite abandonnée pour des raisons budgétaires, le coût étant jugé trop onéreux (2,5 millions de francs) par rapport à la puissance de feu de l’arme. Seuls certains ouvrages importants de l’Est, situés sur les fronts les plus exposés, furent effectivement équipés de tourelle de mortiers de 81 mm, les autres devant se contenter de mortiers sous casemates.
La cadence de feu réglementaire était de 13 à 15 coups/min., mais elle pouvait être momentanément doublée en cas de situation d’urgence. La portée des pièces permettait de battre les abords des ouvrages dans un rayon de sécurité assez large. Le chargement s’effectuait par la culasse. Le tube, incliné à 45°, tirait avec un angle constant, ce qui permettait de réduire au minimum les dimensions des embrasures des casemates et des masses couvrantes des tourelles (le tube ne mesurant que 1,57 m de longueur).
L’inclinaison du tube étant invariable, le réglage de la portée s’effectuait par l’intermédiaire de charges et de charges-relais d’appoints qui permettaient de rallonger le tir et de dépasser les 3’500 m de portée avec le projectile F.A. modèle 1936 de Région fortifiée à empennage spécial. L’affinage était obtenu en ouvrant plus ou moins des évents sur le tube, qui laissaient échapper une partie des gaz de propulsion au moment du départ du coup, diminuant ainsi plus ou moins la portée du projectile. Le refroidissement était à eau et nécessitait 50 litres par jour en moyenne.
Au total, 128 mortiers de 81 mm modèle 32 furent installés dans les divers ouvrages de la Ligne Maginot, soit en casemate, soit sous tourelle. Pour des raisons de sécurité, ces armes furent systématiquement installées par groupe de deux, de façon à garantir une continuité du feu en cas de problème sur l’une des pièces. A ce total, il convient d’ajouter un certain nombre de mortiers utilisés pour l’instruction ou comme matériel de remplacement.
Les 42 pièces installées sous tourelle (soit 21 tourelles) sont toutes situées dans l’Est et le Nord-Est de la France. La seule tourelle de mortier de 81 mm prévue dans les Alpes était celle de l’ouvrage de Plan Caval, mais elle ne fut pas montée.
Les 86 pièces installées sous casemates équipent soit des ouvrages de flanquement, soit des installations d’action frontale, en blocs isolés ou associés à d’autres armements. La majorité de ces mortiers sous casemates – 68 pièces – est située dans les Alpes où le relief très accidenté et compartimenté impliquait une utilisation très importante des armes à tir courbe. On n’en compte que 18 dans la région du Nord-Est.
Durant les combats de 1939-40, plusieurs accidents survinrent avec des mortiers de ce type sous tourelle, notamment à l’Immerhof et au Métrich, provoqués par l’éclatement du tube ou le départ prématuré de l’obus en raison de l’échauffement important de la culasses lors de feux de série. Ces accidents étaient dus à la précipitation et au stress des servants, ou à des cadences de tir trop élevées.

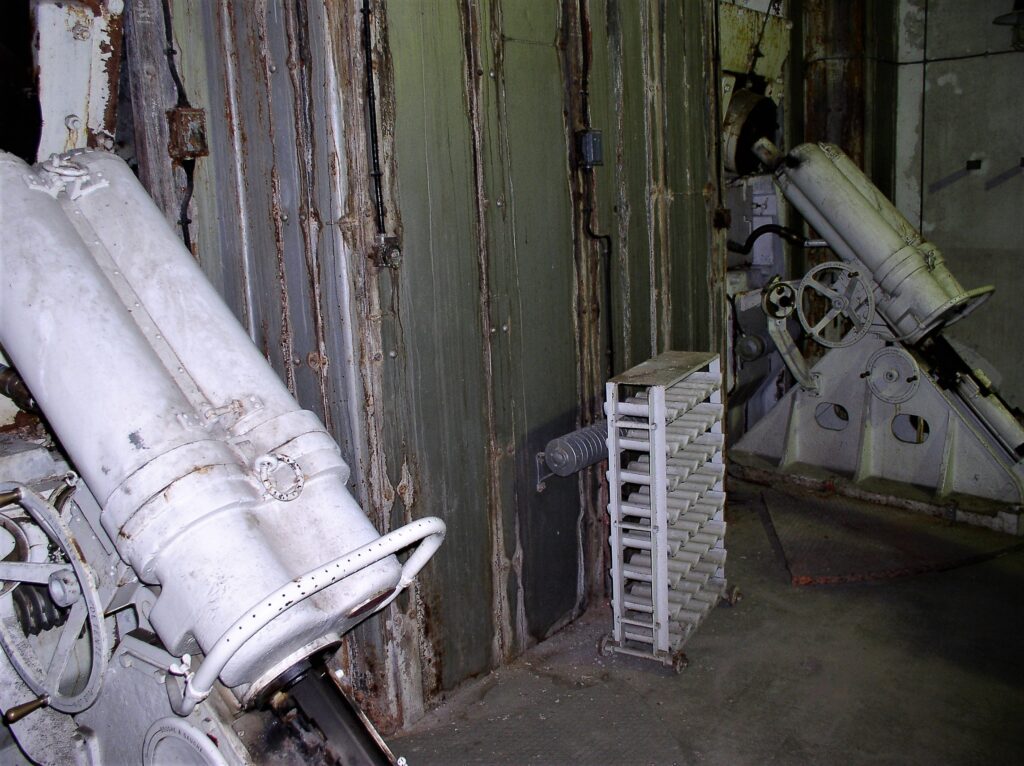

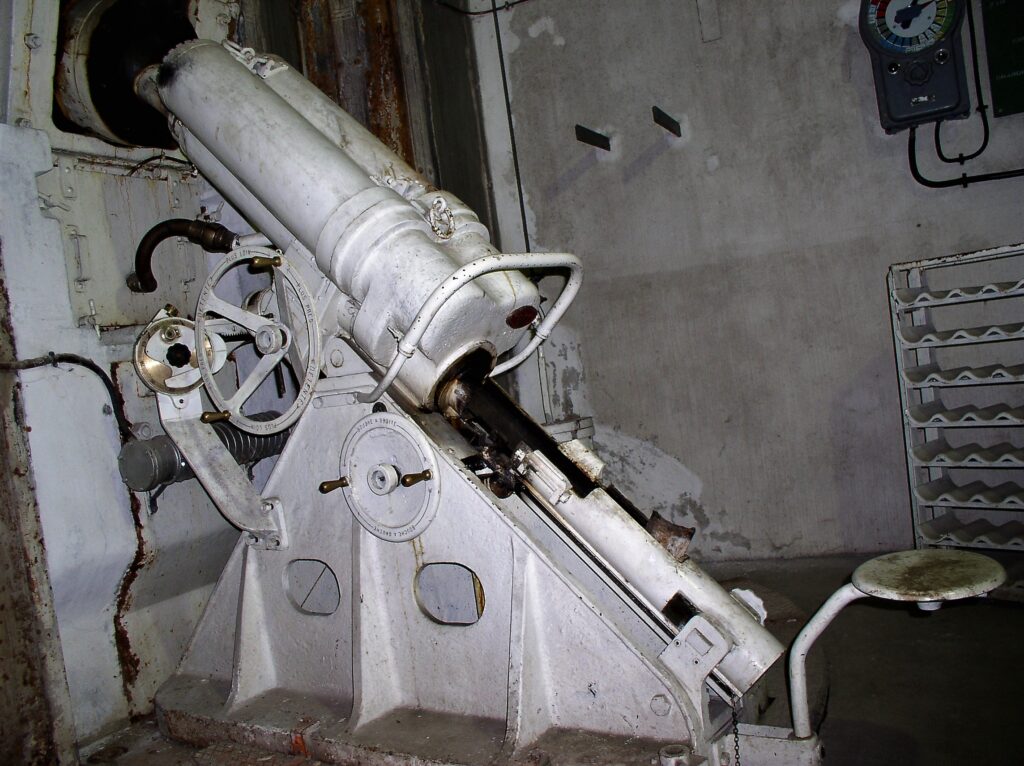

Mortier de 81 mm modèle 32 dans une casemate de la ligne Maginot

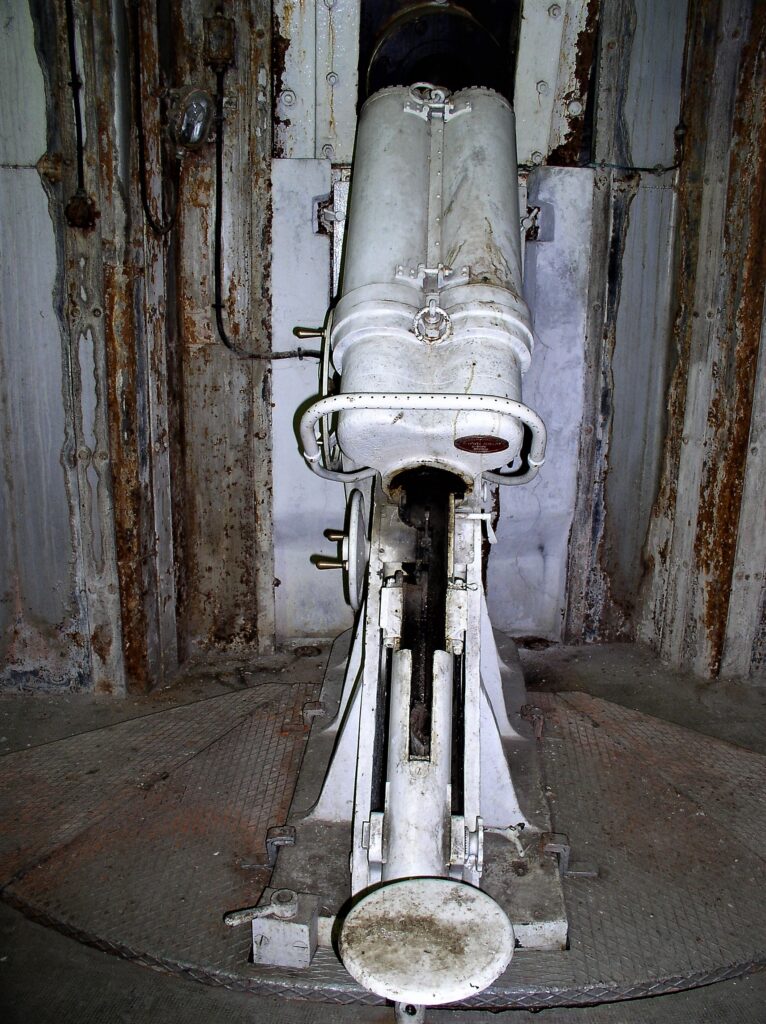

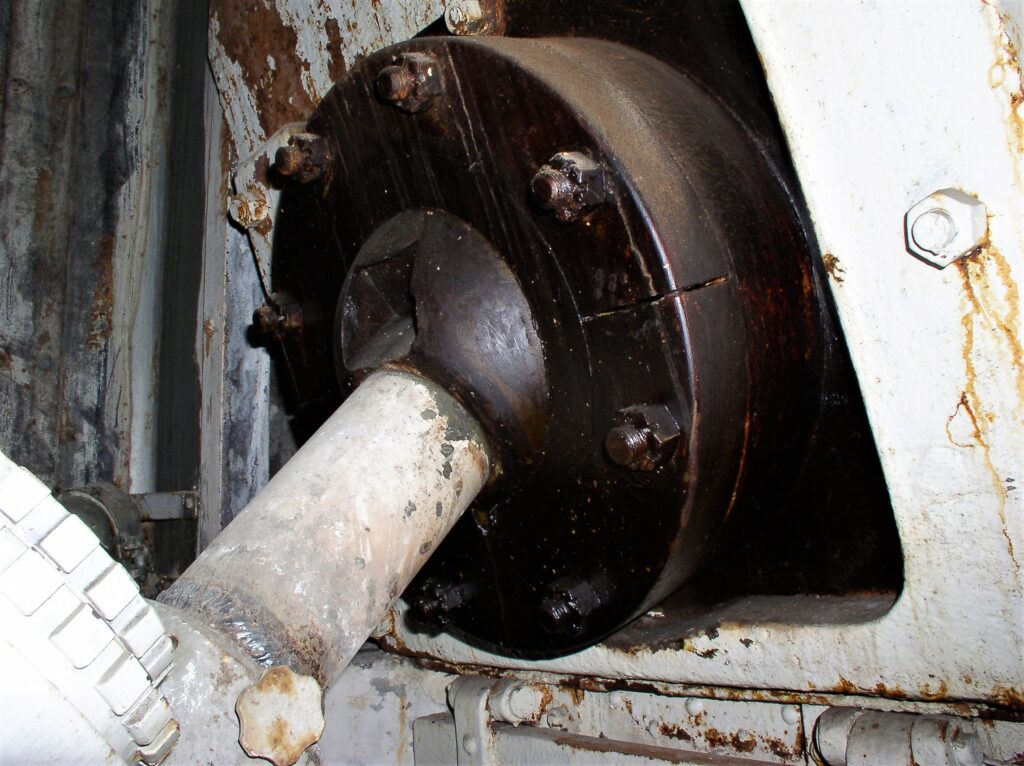

Détail de la culasse d’un mortier de 81 mm
Mortier de 81 mm modèle 32 dans une casemate de la ligne Maginot
